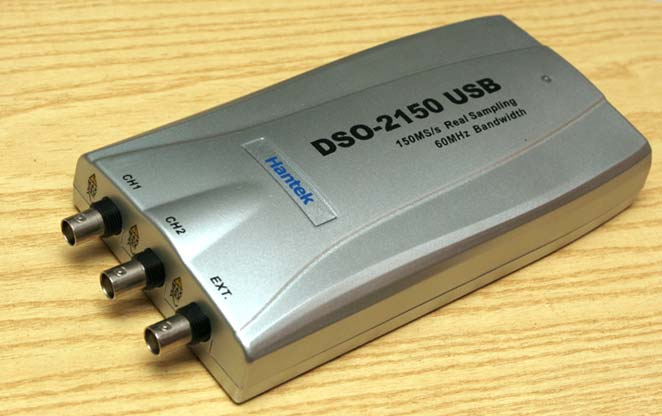

Digital Storage Oscilloscope DSO-2150 HANTEK

Agosto 2007 L'oscilloscopio Digitale è uno strumento indispensabile a tutti quelli che per lavoro o per hobby si interessano di elettronica. Purtroppo i modelli entry-level di marche blasonate costano oltre i 1000 euro. Questo modello di produzione cinese, prodotto dalla Hantek, rappresenta il miglioramento del precedente DSO-2100 e offre delle buone prestazioni e un basso prezzo di acquisto (meno di 200 €). Punti di forza di questo Oscilloscopio Digitale, sono interfaccia e alimentazione direttamente dalla connessione USB, compattezza e leggerezza, base tempi con valori molto lunghi (1h/div), completa gestione parametri da una buona interfaccia utente, salvataggio forme d'onda direttamente in BMP o JPG. A chi può interessare ed essere utile tale strumento? Sicuramente è indicato per uso didattico, ma anche per analisi sistemi audio, come pure per la progettazione di alimentatori switching per bassa tensione e un po’ per tutte le analisi elettroniche senza necessità di salire molto in frequenza.

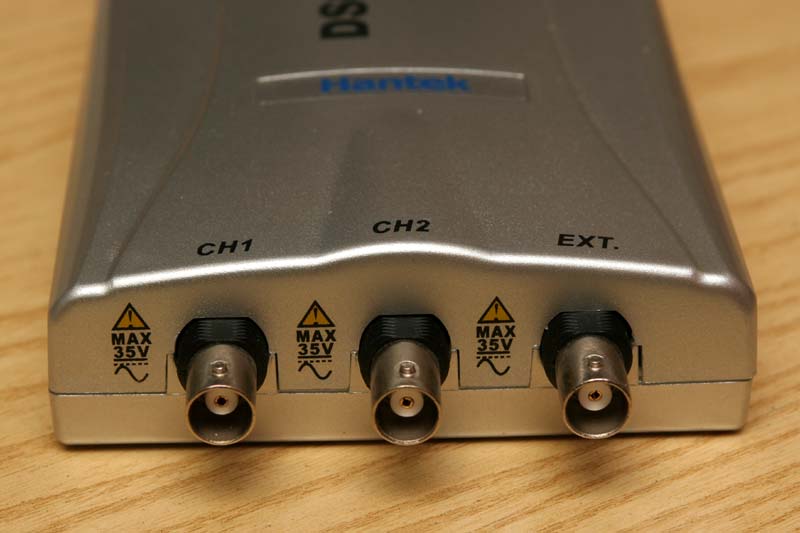

Vista dei connettori BNC relativi ai canali CH1 e CH2. Oltre al terminale EXT: per segnale trigger esterno. Nessun altro pulsante o interruttore è presente sul dispositivo. Tutti i controlli sono software.

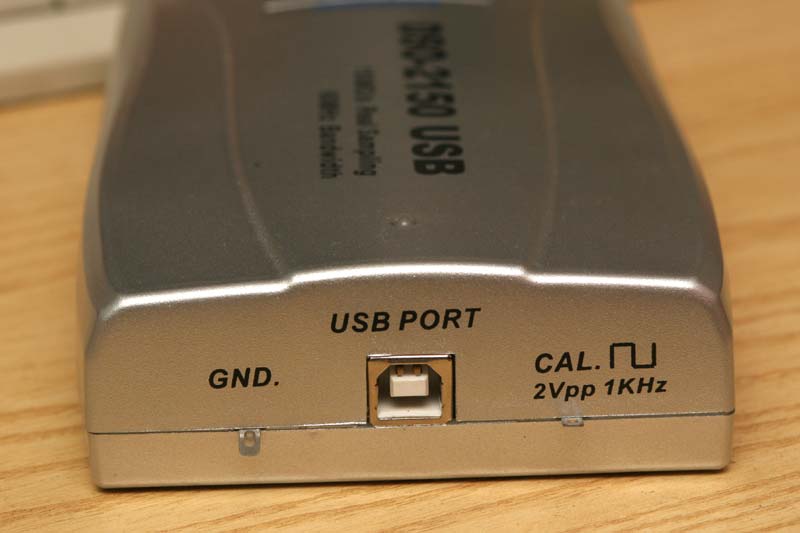

Lato connettore USB, va bene sia con il 1.1 che con il 2.0. E' presente un terminale per calibrare le sonde 10X (in dotazione) oltre a un riferimento di massa interno.

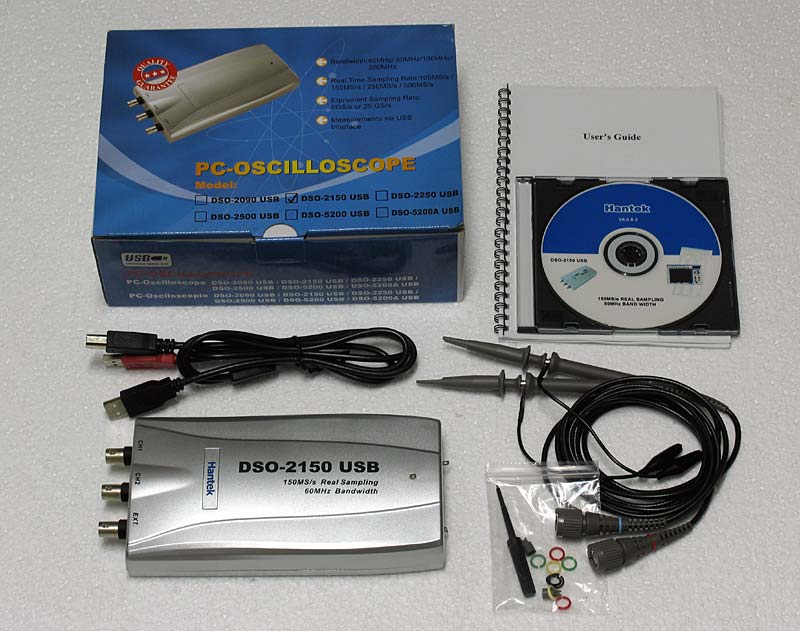

Ecco come si presenta all'apertura della scatola: Il DSO, il cavo USB 2.0, le due sonde 1X, 10X da 60Mhz complete di accessori. Il manuale di istruzione in inglese e il disco con il Software.
Il software di gestione, adatto sia a W2000, XP e Vista presenta una aggiornata versione V. 6.0.0.6 con pochissimi problemi e qualche errore di Inglese. Completo e ben fatto l'help che spiega tutte le funzioni e operazioni possibili con il DSO-2150 USB. Dal sito produttore HANTEK http://www.hantek.com.cn/english/down.asp è possibile scaricare il software di gestione oscilloscopio, che in mancanza della connessione USB e del modulo esterno funziona in Demo Mode con tutte le funzioni dell'oscilloscopio funzionanti per un uso didattico senza avere il dispositivo collegato. Attualmente disponibile l'aggiornamento V. 6.0.0.6 http://www.hantek.com.cn/english/down_list.asp?unid=13 E possibile acquistare il DSO-2150 direttamente dal produttore, oppure in asta su Ebay al seguente link: http://stores.ebay.it/Asia-Engineer

Caratteristiche dichiarate dal costruttore:

Input
Max. sample rate	Real-time sampling: 150MS/s
Channels	2 Channels
Bandwidth	60 MHz (-3dB)
Vertical resolution	8 bits/channel
Gain range	10mV ~ 5V/div @ x1 probe(10mV, 20mV, 50mV, 100mV, 200mV, 500mV, 1V, 2V, 5V/div1,2,5 sequence) 100mV ~ 50V/div @ x10 probe 1V ~ 500V/div @ x100 probe 10V ~ 5KV/div @ x1000 probe
Range	8 divisions
Offset level	+/-4 divisions
Coupling	AC, DC
Offset increments	0.02 div
Impedance	1M ohm
DC accuracy	+/-3%
Input protection	35Vpk (DC + peak AC < 10 kHz, without external attenuation)
Display Mode	Y-T, X-Y
Timebase
Timebase range	4ns/div ~ 1h/div(4ns, 10ns, 20ns, 40ns, 100ns, 200ns, 400ns, 1us, 2us, 4us, 10us, 20us, 40us, 100us, 200us, 400us, 1ms, 2ms, 4ms, 10ms, 20ms, 40ms, 100ms, 200ms, 400ms, 1s,2s, 4s, 10s,20s,40s,10m,20m,40m,1h /div 1-2-4 sequence)
Acquisition mode	Realtime sampling: 4ns /div ~ 400ms/div. Roll mode: 1s/div ~ 1h/div
Range	10 divisions
Buffer size	10K ~ 64K samples
Trigger
Type	Edge trigger: Rising edge, falling edge.
Mode	Auto, Normal and Single
Autoset	Yes
Range	10 divisions
Trigger level	+/-4 divisions
Settabillity	0.02 div increments
Math
Measurements	Vp-p, Vmax, Vmin, Vmean, Vrms, Vamp, Vhigh, Vlow, positive overshoot, negative overshoot, cycle mean, cycle RMS, period, frequency, positive pulse width, negative pulse width, rise time (10%~90%), fall time (10%~90%), positive duty cycle, negative duty cycle
Math	Addition, Subtraction, Multiplication, Division
FFT	Rectangular, Hanning, Hamming, Blackman Window
Physical
Interface	Universal Serial Bus USB1.1 USB2.0
Power	No external power source required. Bus-powered from USB
Dimensions	187 x100 x 33(mm)

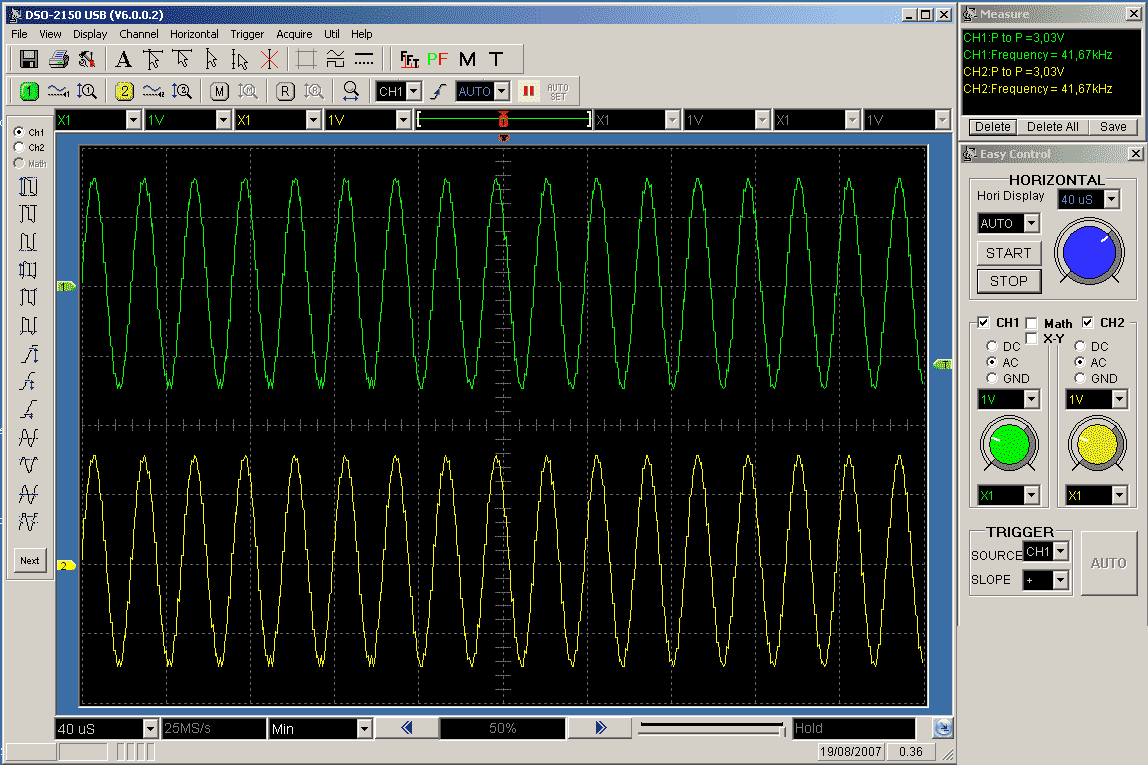

Questa è l'interfaccia utente con visualizzazione doppia traccia del DSO-2150 USB

Clicca per avere una visione a pieno schermo.

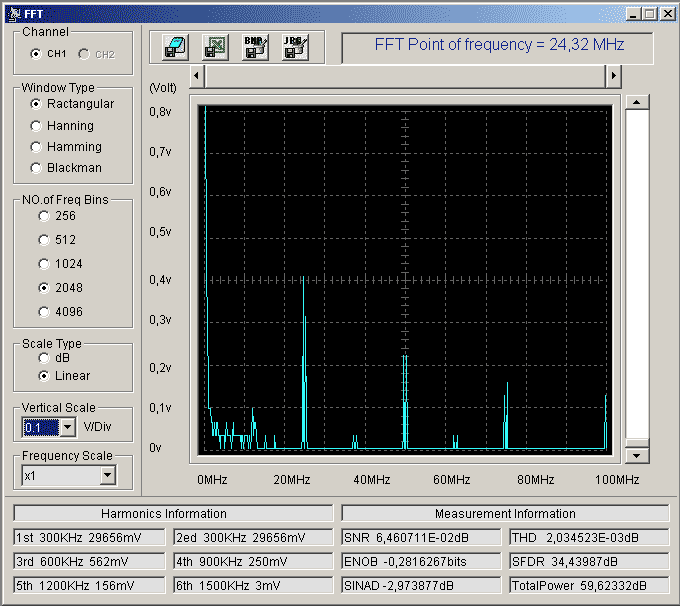

Questa è l'interfaccia relativa alla misura FFT del DSO-2150 USB

FFT è molto utile per l'analisi delle armoniche presenti sulla forma d'onda in esame.

Misure effettuate in pratica con il DSO-2150 USB
*Verifica della durata lampo flash.* Viene usato il Flash Canon EX 580 in funzionamento manuale e settato rispettivamente per 1/16, 1/4 e 1/1 della potenza.
Per leggere l'impulso di luce useremo il photodiode BPW20 usato per il Luxmetro. In questo caso trattandosi di forte impulsi di luce è sufficiente la lettura del segnale in uscita del diodo caricata su una resistenza da 1K ohm. La lettura viene effettuata puntando il flash verso il soffitto, dove la luce diffusa ricade sul tavolo dove è posizionato il fotodiodo, per semplicità la misura della forma d'onda è con il diodo in saturazione (546mV) per il valore massimo di illuminazione. Quello che ci interessa leggere è la durata del lampo in uS.

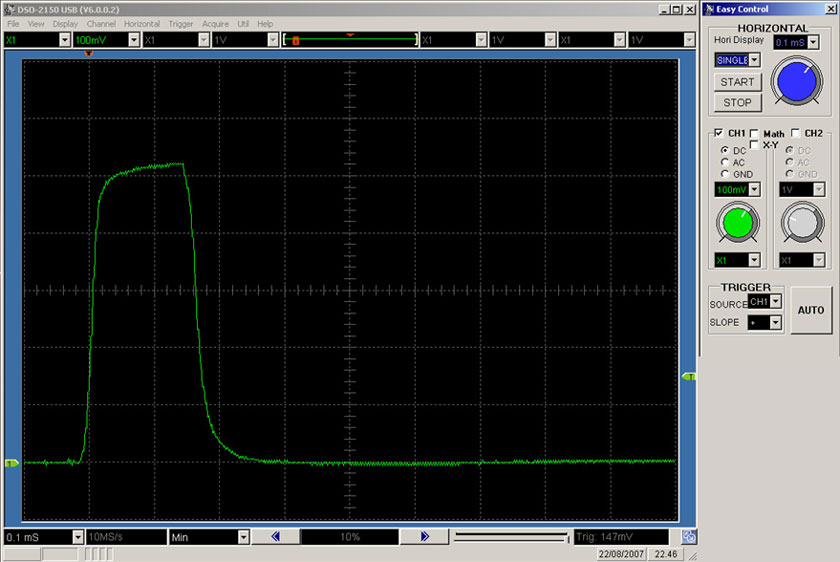

Flash manuale per 1/16

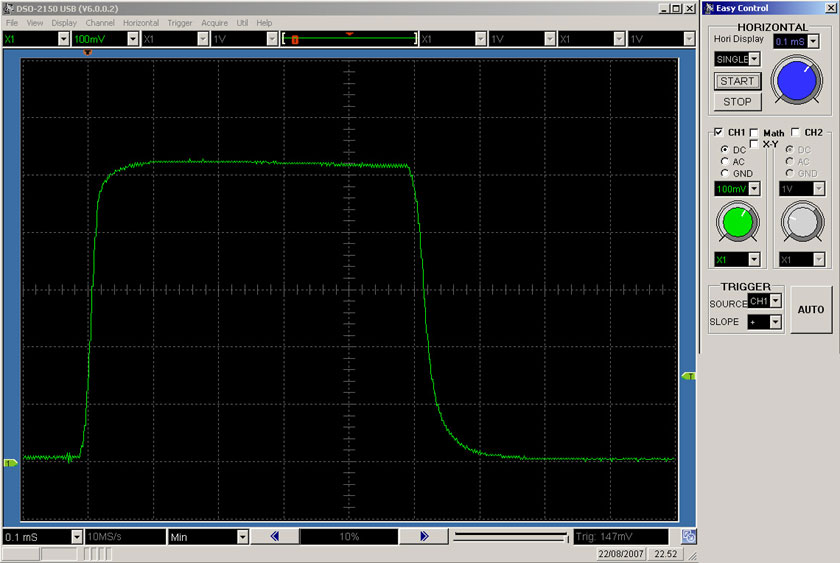

Flash manuale per 1/8

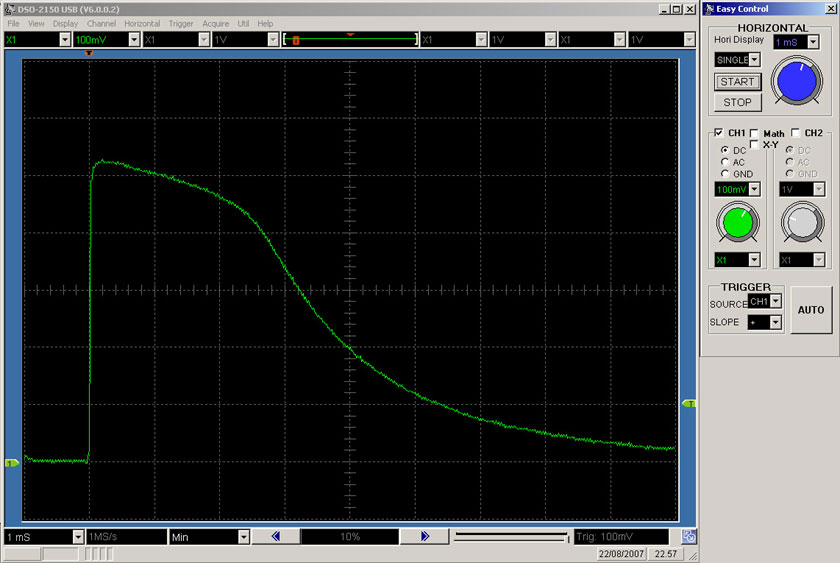

Flash manuale per 1/1 piena potenza

Possiamo notare che aumentando la potenza, aumenta anche la durata dell'impulso luminoso e di conseguenza sul piano fotografico la quantità di luce, quindi l'illuminazione della scena. Facendo lavorare il photo diodo fuori della saturazione, quindi con soglie di tensione inferiori ai 500mV, otteniamo la precisa correlazione dell' intensità luminosa x durata che rappresenta un'area, quindi un'energia luminosa. Tale valore viene usato nei Flash-meter per visualizzare la corretta esposizione con luce flash. Sempre usando lo stesso fotodiodo, è facile misurare il corretto funzionamento dell'otturatore di macchine fotografiche tradizionali a pellicola, basta aprire lo sportello posteriore e posizionare il photodiode in asse con l'obiettivo, accendere una modesta fonte di luce, davanti all'obiettivo e scattare. La misura dei vari tempi di scatto disponibili sulla camera ci permette di capire se corrispondono ai valori impostati ....semplice!

Commenti finali

Avendo provato a gennaio 2007 il modello precedente (DSO-2100), questo dopo soli 6 mesi, rappresenta un notevole miglioramento.

L'interfaccia grafica e le molte funzioni, danno subito l'impressione che ci sono state molte migliorie, l'accensione e tutte le funzioni in genere sono più veloci, sono anche più curate le varie calibrazioni, sia delle tensioni lette che della precisione della base tempi. Comoda è l'autocalibrazione che in pochi minuti elimina gli offset dei due canali.

Buona e facile da usare, l'interfaccia grafica si presenta intuitiva e simile agli apparati analogici, che nella maggioranza delle tipologia permette al tecnico, un uso senza la necessità di leggere il manuale.

Sempre un po’ scarsa la possibilità di analisi espansa della forma acquisita, dovuto alla poca memoria di buffer e al sempre limitato A/D da 8 bit. Come pure alcune funzionalità sui tempi più veloci.

Qualche problema a visualizzare segnali veloci sotto i 0.2us di base tempo, vengono visualizzate solo forme con ampio segnale, si presume sia un baco nel software, presto risolvibile.

Considerando il basso prezzo di acquisto, merita comunque un plauso la volontà di avvicinarsi alle prestazioni di strumenti che costano molto di più.

Va ritenuto unico per chi come me, lo utilizza principalmente per le acquisizioni con tempi lunghi, superiori ai 5 sec/div. L'alternativa per le lunghe acquisizioni è un data logger con ingressi analogici, sempre più costoso e scomodo da usare.

...

Roberto Chirio è a disposizione per consulenze.

Contattare:

HANTEK DSO-2150 USB DIGITAL SCOPE

60Mhz 150MS/s oscilloscopio doppia traccia

Misure effettuate in pratica con il DSO-2150 USB
*Verifica della Sonda Lambda. Che cosa è la sonda Lambda.* Un componente fondamentale del controllo Iniezione benzina per auto è la sonda lambda, il buon funzionamento del motore a benzina dipende dal segnale della Sonda Lambda, anche detta Sensore Ossigeno. E' facile verificare il corretto funzionamento della sonda, visualizzando il segnale elettrico generato con un tester o meglio con un'Oscilloscopio.
In preparazione.....
