Luglio 2005.

Questa ultima è una particolare lampada  con caratteristiche di estrema leggerezza, affidabilità, durata e forte flusso luminoso.

La recente commercializzazione dei led ultraluminosi da 3W star white Luxeon (luce bianca) della Lumileds (Philips), ha permesso di creare questa headlamp (lampada frontale) che non trova riscontro in nessuno dei prodotti commerciali attualmente disponibili. (Se non a costi molto alti)

Questa particolare lampada led, posizionato sulla testa, presenta un'autonomia che può arrivare a oltre 8 ore, con luce bianca molto forte.

Il peso totale compreso le batterie è di 240gr.

Il sistema è ideale per le lunghe escursioni in montagna dove il peso trasportato nello zaino deve essere condiviso dalle vivande, abbigliamento per il freddo e l'attrezzatura foto/video.

Il pacco batteria separato è ideale per un impiego invernale dove le batterie possono essere  custodite al caldo sotto la giacca per garantire una lunga autonomia. Il LED non soffre riduzioni di prestazione con il freddo.

Questa lampada ideale per esplorare bunker, è anche indicata per impiego professionale quale gare notturne a piedi, in mountain bike e gare notturne di sleddog.

Roberto Chirio è a disposizione per progettare e realizzare prototipi di sistemi illuminazione con led Luxeon o tradizionali led 5mm.   Contattare:

 Realizzazione

La realizzazione della Headlamp comporta avere delle conoscenze di elettronica, è necessaria un'attrezzatura minima, quale un saldatore a stagno, dello stagno, cavi elettrici, attrezzi vari per elettronica, trapano con punte, ecc.

Non si risponde per danni a cose e persone e per un uso improprio della realizzazione.

Prima di iniziare l'assemblaggio è necessario reperire tutti i componenti, quelli del negozio di elettronica non presentano problemi.

Led e riflettore si possono comperare su internet.

● LED LUXEON 3W

● Riflettore Fraen ellittico

● Riflettore Carclo ellittico o spot (alternativa) :

Per quanto concerne il riflettore Fraen, ho scelto quello ellittico perché dà una proiezione di luce a forma ellittica, che consiglierei di usare non con campo orizzontale, ma bensì verticale in quanto da prove pratiche si ottiene la migliore illuminazione sia per camminare che esplorare la zona, muovendo la testa in senso orizzontale.

Sono a disposizione 4 tipologie di riflettori con diverso angolo di uscita, chi fosse pertanto alla ricerca di forte luce lontana, consiglio il 10°, mentre quello a 45° è utile per illuminare un campo largo in piccoli locali o per fare lavori in aree non illuminate.

Disponibilità riflettori Fraen per LED LUXEON 1/3/5W LAMBERTIAN

  ● narrow beam     10°

  ● medium beam   30°

  ● wide beam        45°

  ● elliptical beam   15° x 30°

E' possibile montare in serie una resistenza di valore diverso, questo per variare il flusso del LED e la durata relativa alle batterie usate. (In questo caso 4 stilo AA Ni-Mh  2700mA corrispondono a 4.80 Volt nom.)

Si può anche usare un commutatore a più posizioni per avere a disposizione potenze e durate a scelta.

corrente media

P/led

Durata

Flux

120 mA

0.45W

medio/basso

300 mA

1.0W

600 mA

2.15W

700 mA

3.0W

(*)  750 mA è la massima corrente che può sopportare il LED Luxeon 3W, tuttavia il radiatore proposto in questo caso non è sufficiente a dissipare tutto il calore, se si vuole adottare la soluzione del massimo flusso, innanzi tutto bisogna montare un radiatore di dimensione maggiore, almeno di una superficie doppia meglio tripla di quella consigliata, meglio se un profilato di alluminio alettato, inoltre misurare la corrente con multimetro digitale, non superare assolutamente il valore di 0.75A, misurati con batterie cariche (5.0Volt).

Consiglierei di non superare i 50° C alla base del led, misurati dopo almeno 30 minuti di accensione. Usare termocoppia o termometro digitale per misure termiche in laboratorio elettronico.

(**) E' possibile usare un regolatore elettronico swichtmode tipo step-down ma la tensione minima di batteria per avere un funzionamento garantito e rendimenti migliori della resistenza, deve essere almeno 6.0V ideale 12V.

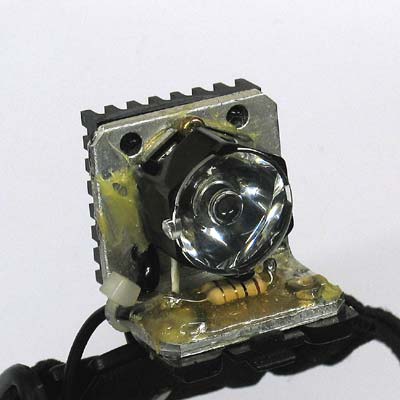

Il led 3W Luxeon non può funzionare in aria, rischia di bruciare dopo pochi secondi, pertanto la sua superficie piatta posteriore và fissata su un radiatore, la piastra di alluminio pertanto va prima forata con due fori da 2.5mm per il fissaggio del led e altri 4 fori da 4.0 mm con interasse quadro 18mm per il fissaggio del riflettore.

Quindi piegata bene a 90° per adattarsi al fissaggio della cinghia, eventualmente se non si usa colla, due viti da 3mm garantiscono un buon bloccaggio alla plastica.

Prima di fissare il LED metteremo un po' di grasso al litio o pasta conduttiva (quella usata per le CPU) tra il led e la piastra di alluminio per migliorare il contatto termico.

Per fissare il led usare 2 viti autofilettanti con testa taglio croce 2.5 x 5.5.

(Se si decide per 700mA aumentare la superficie a 35x120mm in questo caso si piega due volte per avere una U, è comunque meglio usare un radiatore a profilato o meglio realizzare un cilindro in alluminio tornito che faccia da contenitore stagno per tutto il gruppo.)

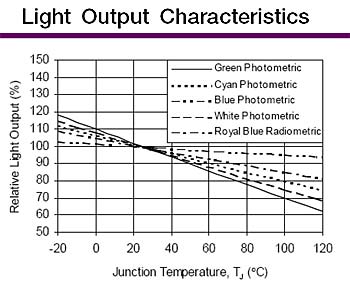

E' questa la ragione per la quale bisogna tenere bassa la temperatura della giunzione Luxeon, aumentando il più possibile la superficie del radiatore.

Nota:

Per il fissaggio del riflettore è importante fare combaciare la scanalatura del riflettore sul terminale del LED. Questo per garantire una perfetta planarità tra diodo led e riflettore.

 Per fissare il riflettore useremo la colla acrilica, una goccia abbondante per ogni gamba. (Se il fissaggio non è definitivo è meglio usare colle meno forti che permettano lo smontaggio)
