Settembre  2006.

Dopo avere fotografato bunker e cavità artificiali, per completezza di reportage è utile integrare alle foto, anche dei filmati video.

Tali filmati per loro natura non devono essere lunghi e noiosi, e neanche di alta qualità. L'uso di una fotocamera digitale per realizzare tali video semplifica molto la realizzazione. La maggior parte delle fotocamere digitali permettono di registrare video con qualità inferiore  rispetto una Videocamera. Tale gap di qualità è sempre più ridotto e attualmente i video ottenuti sono ottimi per essere visualizzati sul web.

Rimanendo sul luogo, dopo le immagini fotografiche, basta commutare su video e si possono così realizzare dei clip della durata di alcuni minuti, molto utili per verificare i percorsi, capire i volumi dei locali e mettere un commento audio dal vivo.

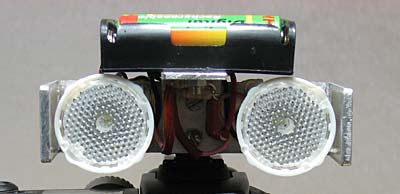

Questa è una lampada  per riprese video con caratteristiche di forte flusso luminoso, estrema leggerezza, affidabilità e durata. Indicata per uso sul campo quando è un problema trasportare illuminatori pesanti.

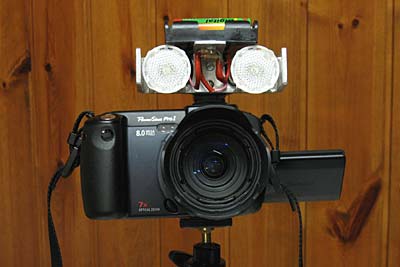

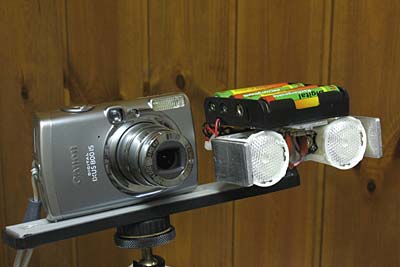

La lampada a led, può essere posizionato sulla slitta flash della fotocamera, fissata a un treppiede oppure a una staffa per flash, presenta un'autonomia di 1 ora e più, con luce bianca molto forte.

Il peso totale compreso le batterie è di 290gr.

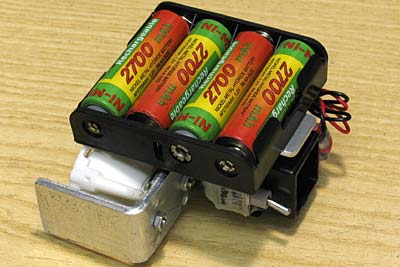

Il sistema è ideale per realizzare video di notte o in locali non illuminati, il campo di azione può superare i 20 mt. Le batterie sono facilmente sostituibili ed è previsto un pacco batterie esterno per aumentare l'autonomia, inoltre è ideale per un impiego invernale dove le batterie possono essere  custodite al caldo sotto la giacca per garantire una lunga autonomia.

Per contro i LEDs non soffrono riduzioni di prestazione con il freddo.

Roberto Chirio è a disposizione per consulenze nel progettare e realizzare prototipi di sistemi illuminazione con led Luxeon o tradizionali led 5mm.

                                 Contattare:

realizzazione

La realizzazione dell'illuminatore a Led comporta avere delle conoscenze di elettronica, è necessaria un'attrezzatura minima, quale un saldatore a stagno, dello stagno, cavi elettrici, attrezzi vari per elettronica, trapano con punte, ecc.

Non si risponde per danni a cose e persone e per un uso improprio della realizzazione.

Prima di iniziare l'assemblaggio è necessario reperire tutti i componenti, quelli del negozio di elettronica non presentano problemi.

Led e riflettore si possono comperare su internet.

● LED LUXEON  Star 3W

● Riflettore Fraen wide beam 45° :

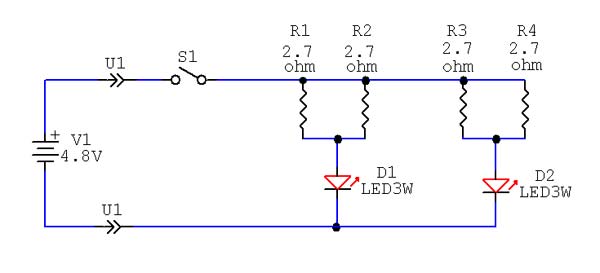

SCHEMA ELETTRICO

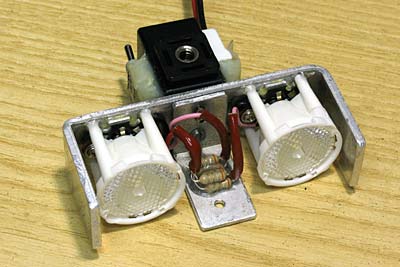

Consiglio di montare due resistenze da 2,7 ohm (1W) in parallelo così da ottenere un valore di 1,35 ohm, questo valore ci permette di avere la massima corrente che accetta il led; in quanto con il video ci serve sempre tutta la luce disponibile.

- Ricordiamoci che i leds sono due pertanto la potenza totale è circa 6W.

- 750 mA è la massima corrente che può sopportare il LED Luxeon 3W, misurare la corrente con multimetro digitale, non superare assolutamente il valore di 0,75A, misurati con batterie cariche (5.0Volt).

Consiglierei di non superare i 50° C alla base del led, misurati dopo almeno 30 minuti di accensione a 25° amb.. Usare termocoppia o termometro digitale per misure termiche in laboratorio elettronico.

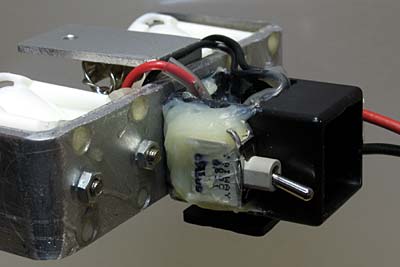

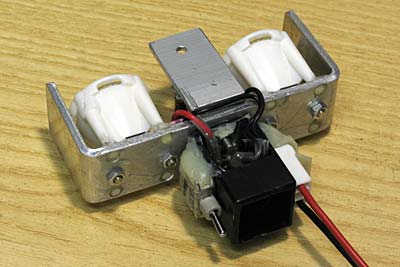

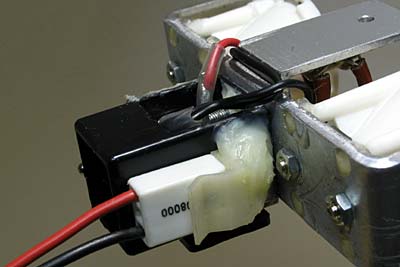

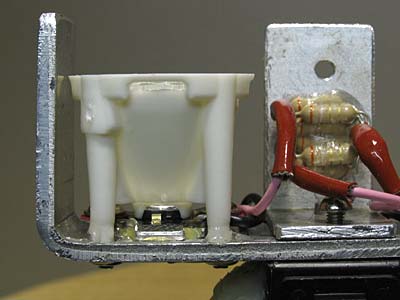

Il led 3W Luxeon non può funzionare in aria, rischia di bruciare dopo pochi secondi, pertanto la sua superficie piatta posteriore và fissata sulla piastra di alluminio. Prima si fanno i due + due fori da 2,5mm per il fissaggio dei led e altri 8 fori da 4,0 mm con interasse quadro 18mm per il fissaggio del riflettore. Altri due fori da 3,2mm al centro ci permetteranno di fissare le flangie e il blocco di plastica con innesto slitta flash.

Quindi và piegata bene a 90° la parte esterna della piastra.

Prima di fissare il LED metteremo un po' di grasso al litio o pasta conduttiva (quella usata per le CPU) tra il led e la piastra di alluminio per migliorare il contatto termico.

Per fissare il led usare 2 viti autofilettanti con testa taglio croce 2.5 x 5.5 oppure due viti da 3 x  8. La testa della vite deve essere isolata, per non fare corto circuito sui terminali a saldare del led.
