DIMMER LED RGB

 Composto da:

- 3 canali Mosfet da 16A

- alimentazione 12V

- comando dissolvenza 220V

- Contatto ausiliario relè uscita 10A

- Programmazione standard:

tempi base  10+10 minuti alba/tramonto.

Ideale accoppiamento con il kit per acquario 48 led 160W

 ordinabile direttamente a :

Pagamento:

 Postepay oppure Paypal

- Spedizione pacco celere 3 -

Febbraio 2012

Con questo scheda è possibile aggiungere effetti luminosi all'illuminazione led dell'acquario.

La scheda è semplificata al massimo, non ci sono pulsanti o display, non c'è nessuna procedura complicata di programmazione, veramente una installazione e funzionamento semplificato al massimo.

Si collega e funziona subito.

Va bene sia con led singoli collegati in serie, oppure si possono collegare ledstrip o barre led del colore voluto, oppure singola barra del tipo RGB.

Il software base permette di fare accensione e spegnimento graduale per alba e tramonto, utilizzando 1, 2 o 3 canali driver PWM.

- Utilizzando un timer esterno si da comando all'ingresso, per quando si vuole accendere, così dopo 10 minuti il canale led bianco sarà a regime con la massima luminosità.

- Con due canali collegati quindi blu e bianco, partirà prima il blu e dopo 10 minuti arriva anche il bianco.

- Con tre canali collegati e aggiungendo una fila di tre led rossi, è possibile avere anche le sfumature rosa/rosse tipiche delle albe/tramonti tropicali.

I tempi delle transizioni e l'intensità dei led è facilmente modificabile tramite programmazione della scheda Arduino.

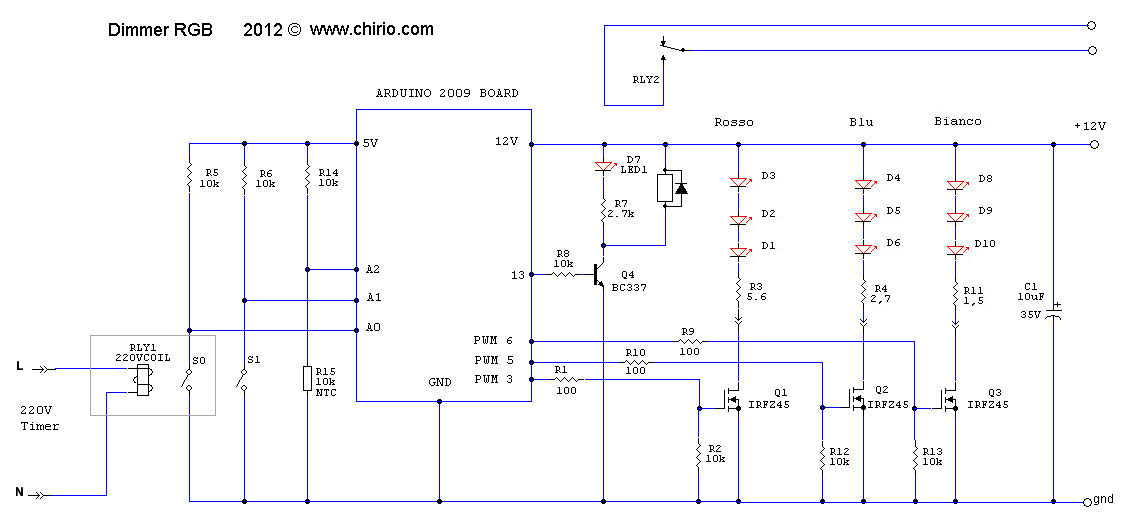

 Schema elettrico

- Vediamo sull'ingresso, il comando 220V proveniente dal timer elettronico/meccanico, attiva la chiusura del relè RLY1 facendo partire il programma con il contatto S0 chiuso.

- Un secondo canale di comando è previsto in opzione, per altri attivamenti, tramite S1.

- Sulla scheda è già montato un sensore termico NTC, che tramite programma permette di azionare il relè in uscita (RLY2), da usare per attivare la ventola di raffreddamento  dei led o anche per altri azionamenti relativi all'acquario. si può adattare il programma per svariate tipologie di azionamenti.

- La scheda Arduino prende alimentazione direttamente dal 12V del power supply principale che alimenta i led.

- Sull'uscita troviamo i tre canali driver con Mosfet da oltre 16A, sono collegati alle uscite PWM della board.

- La variazione di luminosità si ottiene variando il rapporto PWM, da 0 a 255, dove con 0 il canale è spento e con 255 è acceso al massimo valore.

- Il comando relè ausiliario RLY2 si ottiene con un transistor collegato all'uscita digitale 13. Il relè si attiva per temperature superiori a 40°.

- I collegamenti di potenza canali led devono essere fatti con cavi di opportuna sezione, per 10A usare cavo da almeno 1,5mmq, se di lunghezza superiore al metro meglio usare 2mmq.

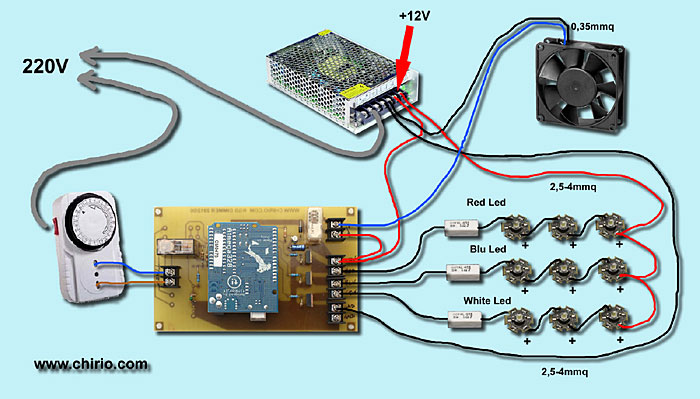

 Schema di collegamento

- Il cavo rosso corrisponde al +12V, il cavo nero al negativo. Il cavo blu al positivo (+) della ventola.

- Rispettare la polarità nella serie dei led, per semplificare i canali sono stati rappresentati da una sola fila, ma nel caso dei 160W ci sono 13 file led White e 3 file led Blue.

- Il termistore NTC, presente sulla scheda deve essere portato e fissato sulla piastra dissipatore dei led, il collegamento deve essere fatto con un cavetto schermato.

 Diagramma tempi di accensione

- Con l'accensione di S0 collegato al Timer parte la dissolvenza, aumenta il comando PWM dei led blu e  rossi, raggiungono il massimo dopo 10 minuti.

- Successivamente parte il canale led bianchi, scende e si spegne il rosso.

- Finita la fase alba siamo a regime con led bianchi e blu accesi.

- Spegnendo l'ingresso S0 si attiva la fase tramonto sempre di 10 +10 minuti

- Si spengono i bianchi e si accendono i rossi sempre con i blu accesi.

- Ultimo step spegnimento graduale blu e rossi.

- Il sistema si porta in stand-by ed attende che venga riattivato S0

 Commenti

Con l'illuminazione Led si possono ottenere ottimi risultati sia luminosi che di risparmio energetico.

Questo dimmer è molto affidabile e facile da collegare, inoltre essendo già programmato, non ha bisogno di pulsanti e display.

Ottimizzando la disposizione dei led e aggiungendo una fila di led rossi è possibile ottenere ottima resa dell'alba tramonti.

La versatilità della scheda programmabile permette di ottenere infinite possibilità di accensione e spegnimenti. Per esempio collegando led verdi al posto dei bianchi è possibile avere tutte le sfumature di colore... quindi ideale per applicazioni cromatiche per uso domestico.
