LED Light Emitting Diodes.

Cosa un LED, come si alimenta un LED.

"Fai da te"  di R.Chirio

[home] [vendita on line]






LED l'acronimo di Light Emitting Diode (diodo ad emissione luminosa).

Introdotti negli anni 70 come spie di segnalazione, i primi di colore rosso, poi verde e giallo.

Hanno col tempo preso importanza e i molteplici miglioramenti, hanno portato i LED a diventare concorrenziali e addirittura superare l'efficienze delle principali fonti luminose artificiali.

Dalla forma iniziale con lentina, sono poi stati sviluppati molti case adatti a tutte le applicazioni...

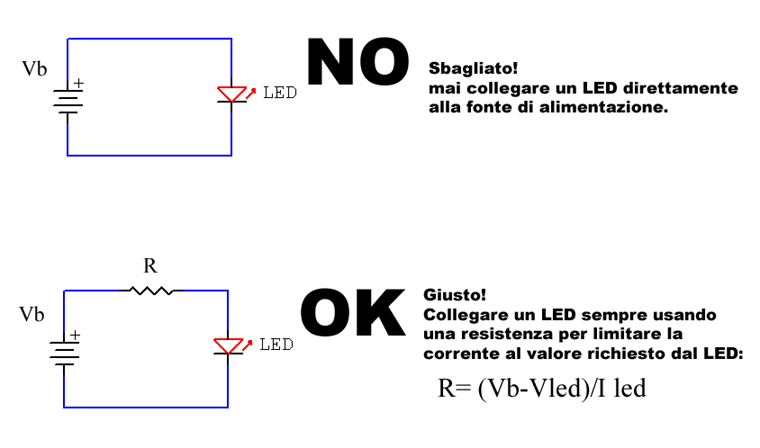

 Come collegare un LED



LED Caduta di tensione VLed in funzione del colore emesso.

Riferito a LED 20mA  5mm diam.



Colore emesso

Caduta di tensione Vled



 infrarosso
 rosso
giallo
 verde
 arancio
 bianco
 Blu
 Ultravioletto

1,3 V

1,8 V

1,9 V

2,0 V

2,0 V

3,3 V

3,5 V

4/4,5 V





 Link

http://it.wikipedia.org/wiki/LED



http://www.educypedia.be/electronics/composemiconductorsled.htm

















  1.5V AA and AAA battery size power supply for led 5mm 20mA and 10mm 80mA by Roberto Chirio
