Bikeled III con 2x Seoul P7 by Roberto Chirio

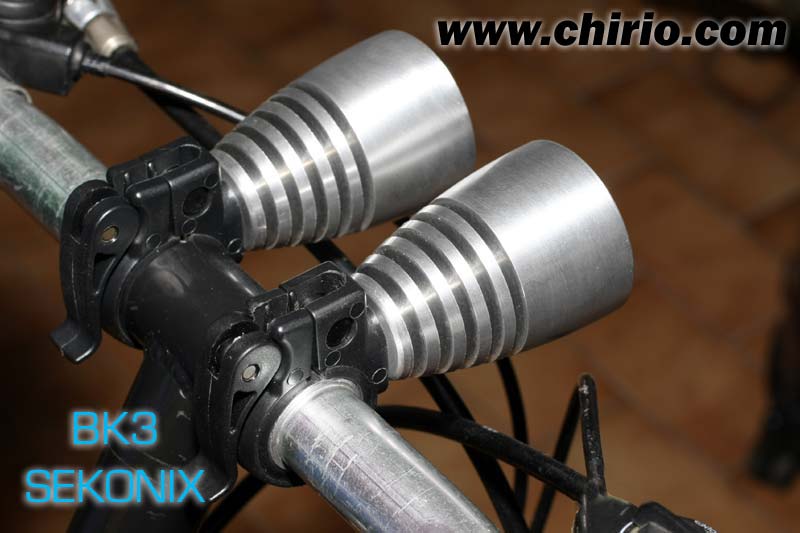

Kit BK3 P7 Fraen		Kit BK3 P7 Sekonix

Gruppo base, semplice e leggero. Ideale per tutte le esigenze di luce per impiego amatoriale e agonistico. Molta luce davanti e spot per le medie distanze. Buona autonomia di batterie.		Il massimo per chi va forte! Molta luce davanti e spot potente per illuminare lontano. Solo per competizione, non usare su strade aperte al traffico.

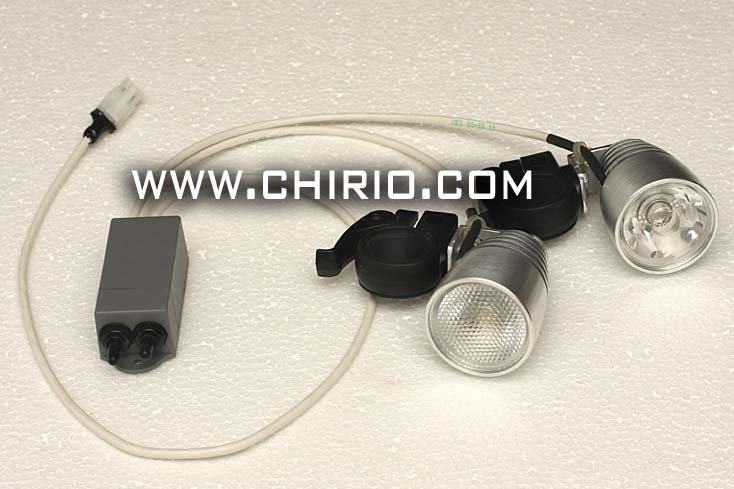

Kit composto da: - 1 Corpo Proiettore Alluminio CNC diam. 45 x 60mm - 1 Led seoul P7 star W724C2 - 1 riflettore Fraen FRC 15° (Narrow) - 1 SW2800 300-3000mA ingresso 9-16V Hi/Lo		Kit composto da: - 2 Corpo Proiettore Alluminio CNC diam. 45 x 60mm - 2 Led seoul P7 star W724C2 - 2 lenti Sekonix 1 x 10° + 1 x 35° - 1 SW2800 300-3000mA ingresso 9-16V Hi/Lo Con il SW2800 ingresso 12V è possibile pilotare 2 P7
Data sheet Lenti Fraen FRC per P7: http://www.fraensrl.com/images/Fraen-FRC- A3P7-datasheet.pdf		Data sheet Lenti Sekonix per P7 http://www.sekonix.com/upload/p7-2.pdf
Per entrambi i kit, bisogna aggiungere pacco batteria e caricabatteria adeguato. Inoltre bisogna realizzare il fissaggio dei fari per il manubrio, montare il regolatore SW2800 e interruttori, all'interno di una scatola stagna, collegare il tutto con cavi elettrici opportuni muniti di connettori.

Led Seoul P7 base Acriche W724C2

La versione Star del P7, usata per la Bikeled P7, è montata su base circuito stampato alluminio (aluminium PCBs), dim. 30 x 30 mm.

I cavi di connessione vanno saldati sul PCB, prima del fissaggio sul radiatore, in quanto per effetto della dissipazione diventa impossibile fare una buona saldatura dei terminali.

power consumption max.: 11,8W (2800 mA)
luminous flux (typ..): 385 lm (1400 mA)
luminous flux (max.): 900 lm (2800 mA)
viewing angle: 110°
color temperature (typ.): 6300K
forward voltage: 3,6V/4,0V
LED current (If): 1400 mA/2800 mA
housing: waterclear
material: InGaN
operating temperature: -40°C - +85°C

http://www.seoulsemicon.com/en/product/prd/zpowerLEDp7.asp

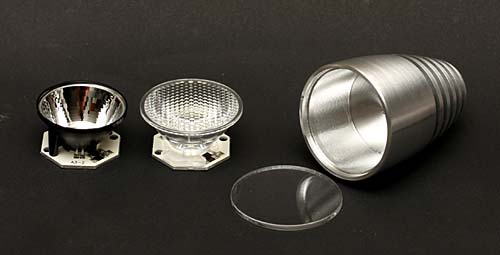

Corpo alluminio BK3 fatto a CNC diam. 45 x 60 + vetro Lexan spess. 2mm

- gruppo faretto in alluminio, completo di vetro in lexan.

- Adatto per led SSC P7 su base acriche.

- Può contenere riflettori fraen oppure Lenti Sekonix.

- Con doppia sigillatura diventa stagno, adatto quindi per applicazioni Speleo, oltre a MTB 24h.

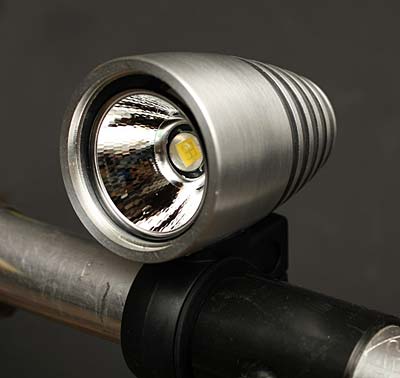

Riflettori alluminati FRAEN

NARROW BEAM 15°

I riflettori Fraen FRC, si possono montare sia su P7 base Acriche, che su P7 nudi.

Fraen FRC http://www.fraensrl.com/images/Fraen-FRC-A3P7-datasheet.pdf

Lenti trasparenti in metacrilato SEKONIX

NARROW BEAM 10°

WIDE BEAM 35°

Le lenti Sekonix si possono montare con il biadesivo solamente su P7 base Acriche.

Lenti Sekonix per P7 http://www.sekonix.com/upload/p7-2.pdf

Alimentatore Switching SW2800

Alimentatore SW2800:

Tensione ingresso: 9-16V DC

Corrente uscita: regolabile da 300 a 3000mA

Rendimento a 2800mA circa 89%

Dimensioni: 22 x 40 x 24

Con ingresso 12V è possibile alimentare

1 o 2 P7 in serie.

Viene fornito in versione Hi/Lo già con deviatore per 2800/700mA

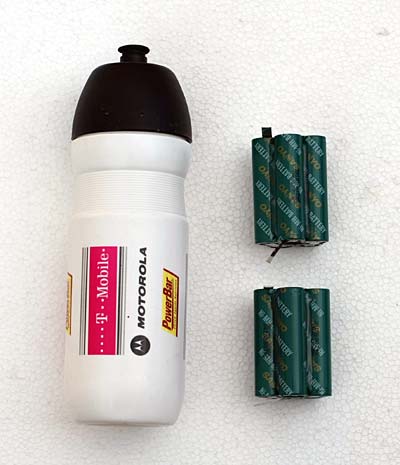

Pacco batteria borraccia 12V 4500mAh


	data sheet batterie Sanyo sanyo_HR-43FAU.pdf
- Come realizzare un pacco batteria inserito all'interno della borraccia. - Si utilizzano due gruppi da 5 accumulatori 1,2V 4500mAh, vengono fissati con colla a caldo e i terminali sono saldati con puntatrice a scarica per garantire la migliore connessione. - I due gruppi batterie devono essere isolati tra loro con materiale isolante ed ad assorbenza d'urto come il polistirolo o il polietilene. - Va anche bene la schiuma poliuretanica, ma se si vuole aprire o cambiare il pacco poi .....è un po’ un problema.

KIT Lampada per MTB BK3 P7

Lampade da competizione MTB 24h con Led Seoul P7

lenti Fraen oppure Sekonix
