Bikeled III con 2x Seoul P7 by Roberto Chirio


	La versione Star del P7, usata per la Bikeled III, è montata su base circuito stampato alluminio (aluminium PCBs), dim. 30 x 30 mm.	power consumption max.: 11,8W (2800 mA) luminous flux (typ..): 385 lm (1400 mA) luminous flux (max.): 900 lm (2800 mA) viewing angle: 110° color temperature (typ.): 6300K forward voltage: 3,6V/4,0V LED current (If): 1400 mA/2800 mA housing: waterclear material: InGaN operating temperature: -40°C - +85°C
http://www.seoulsemicon.com/en/product/prd/zpowerLEDp7.asp

Riflettori alluminati FRAEN
	NARROW BEAM 15°
	MEDIUM BEAM 29°
Data sheet Lenti Fraen FRC http://www.fraensrl.com/images/Fraen-FRC-A3P7-datasheet.pdf

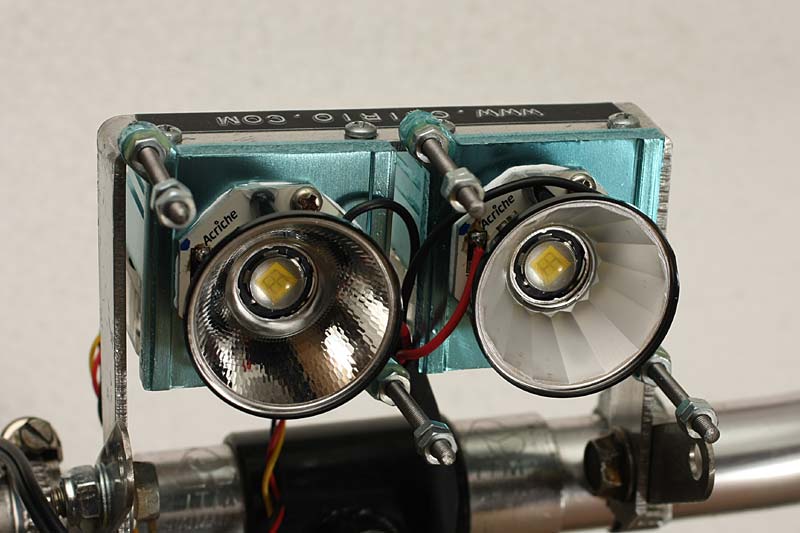

I due riflettori montati e incastrati direttamente sui led P7, si possono fissare i due piedini con un goccio di colla.

Questo primo gruppo sperimentale nasce per le prove ottiche, non è quindi adatto a prendere spruzzi di acqua e fango...

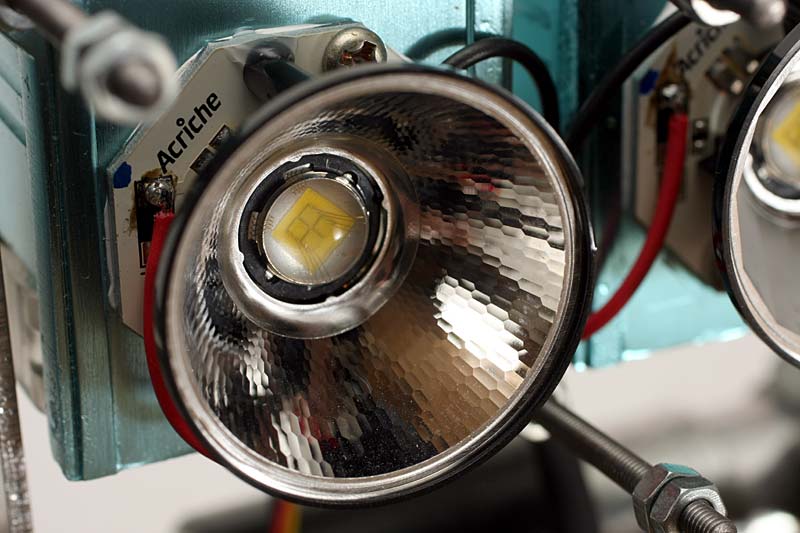

Per il fissaggio è sufficiente una piccola dose di colla tra i codoli del riflettore e la base led. I riflettori sono più leggeri e piccoli delle precedenti lenti Sekonix, inoltre sono più delicati e soggetti a sporcarsi. E' assolutamente necessario avere un vetro frontale di protezione.

25-02-2009

- Prova di illuminamento con 2 P7 accesi, alimentazione 2800mA, 1 led con riflettore Fraen Medium Beam 29°. 1 led con riflettore Fraen Narrow 15°.

- Esposizione uguale alle altre prove sempre con P7 (2 sec. f5,6 400ASA)

Commenti Test febbraio 2009

- Sempre molta luce, risulta più allargata per via dell'emissione diretta del led, quindi migliorata di molto la visibilità laterale.

- Abbaglia e da più fastidio all'incrocio, causato dalla luce diretta dei led non convogliata come quando si usa la lente.

- Adatto per posti con molta vegetazione, tipo strade e mulattiere dentro boschiglia.

- La luce prodotta dai due P7 con i riflettori Fraen è ideale per affrontare bene percorsi veloci con molte curve.

- Globalmente meno luce in avanti rispetto alle lenti.

......

2 x LED P7 accesi e focalizzati con lenti Sekonix. Immagine tratta dal video realizzato durante le prove notturne.

Novembre 2008

Primo prototipo di Bikeled III realizzato con due Led Seoul Z P7 Star per un totale di 22W 1800 Lumen Max. Lenti Sekonix.

Regolatore switching Chirio.com. Batteria Ioni Litio da 14,8V 5700mA (580gr.)

La lente P7-PL SEKONIX per led Seoul P7, è caratterizzata da un corpo lente principale da 15° dove poi è possibile applicare sopra nell'apposita sede quattro differenti lenti aggiuntive per correggere l'angolo di uscita e anche ammorbidire il fascio, per esempio per uso illuminazione video.

Sicuramente questa tipologia sarà molto apprezzata da chi ne vuole fare un impiego illuminazione MTB, dove ognuno può crearsi il fascio personalizzato.

Data sheet Lenti Sekonix fisse per P7 http://www.sekonix.com/upload/p7-2.pdf

Data sheet P7-PL SEKONIX. (pdf 290kb)


	La versione Star del P7, usata per la Bikeled III, è montata su base circuito stampato alluminio (aluminium PCBs), dim. 30 x 30 mm, l'unica che vada bene con le lenti SEKONIX.	power consumption max.: 11,8W (2800 mA) luminous flux (typ..): 385 lm (1400 mA) luminous flux (max.): 900 lm (2800 mA) viewing angle: 110° color temperature (typ.): 6300K forward voltage: 3,6V/4,0V LED current (If): 1400 mA/2800 mA housing: waterclear material: InGaN operating temperature: -40°C - +85°C
http://www.seoulsemicon.com/en/product/prd/zpowerLEDp7.asp

Gruppo ottico.

Gruppo ottico composto da due lenti con differente angolo di uscita, per meglio distribuire la luce.

Due led P7 star montati su radiatore e lenti Sekonix pronti per essere testati. Sono stati usati due radiatori per CPU da Motherboard con ventole di raffreddamento alimentate a 12V.

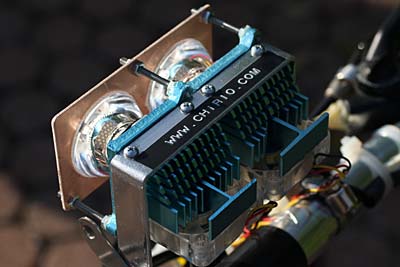

Gruppo ottico composto da due lenti, due radiatori e due ventole per il raffreddamento forzato. La ventilazione è necessaria solo per spingere al massimo i due led (2800mA) Gia con 1400mA non è più necessaria.

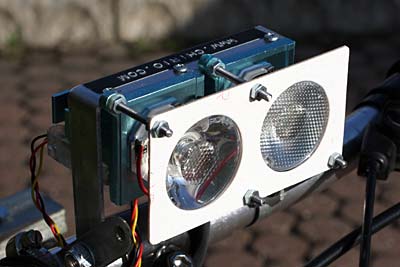

La mascherina frontale tiene le lenti in posizione davanti ai led, a sinistra la lente di profondità Narrow mentre a destra quella Wide. Due fori da 38mm permettono l'uscita della luce prodotta dai P7.

Questo primo gruppo sperimentale nasce per le prove ottiche, non è quindi adatto a prendere spruzzi di acqua e fango...

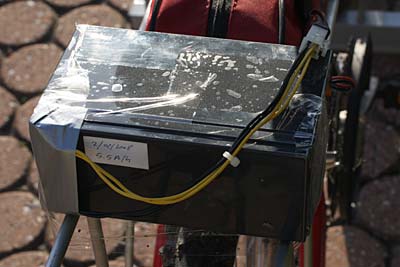

La pesante batteria da 12V 7A/h usata per le prove, in attesa di usare la batteria ai polimeri Litio da 14,8V 5700mAh.

Dati potenza assorbita dalla batteria con due P7 accesi con tre diverse correnti.
I led 700mA Vled 6.22V 4.35W	I led 1400mA Vled 6.70V 9.38W	I led 2800mA Vled 7.31 20.46W
Vb=12.55V I=0.39A 4.89W	Vb=12.53 I=0.84A 10.52W	Vb=12.50 I=1.91A 23.87W
n=0,88	n=0,89	n=0,86
senza ventilazione	senza ventilazione	con ventilazione
autonomia oltre 15 ore	autonomia oltre 6 ore	autonomia circa 3 ore
- Leggendo come riferimento la corrente assorbita dai led, si verifica l'assorbimento dalla batteria 12V 7A/h - (n) rappresenta il rendimento di conversione Potenza resa/Potenza assorbita - Con 1 solo led acceso la potenza assorbita da batteria è circa la metà. - Nella misura corrente da batteria non è considerato l'assorbimento di 200mA dovuto alle 2 ventole. - L'autonomia è riferita alla batteria PB 12V 7Ah con 5,5A effettivi e due led sempre accesi alla corrente di riferimento.

Video Bikeled III

7/11/2008

durata 4:08

11550 Kb

- Percorso sterrato in bosco stretto con uno/due led accesi a piena potenza.

- Pista ciclabile asfaltata, affiancata da statale.

- Strada asfaltata non illuminata, in leggera salita.

07-11-2008

Prova di illuminamento con 2 P7, alimentazione 2800mA, 2 led accesi con lente Sekonix come descritta sopra.

Uno con aggiuntivo Wide il secondo led con lente Narrow.

- Volutamente si sono mantenuti gli stessi valori di esposizione della immagine con 1 solo led, per fare vedere la grande quantità di luce ottenuta con due led P7 accesi. (2 sec. f5,6 400ASA)

Commenti Test novembre 2008

- Sicuramente tantissima luce! Anche solo con 1 solo led Wide acceso.

- Sicuramente resa superiore a tutte le lampade led per MTB Nite Rider in commercio.

- Sconsigliato andare su strada aperta al traffico, il sistema abbaglia tantissimo incrociando altri veicoli.

- Adatto per chi vuole il massimo e per chi va al massimo.

- La luce prodotta dai due P7 a piena potenza, è sufficiente per viaggiare a oltre 90kmh in tutta sicurezza...

......

Test led Seoul P7 star
