Chirio Mini Whip XP-CXF

Antenna attiva per frequenze 10Khz - 30Mhz

"Radio Corner"  di R.Chirio

[home] [vendita on line]




Aprile 2017-Febbraio 2018

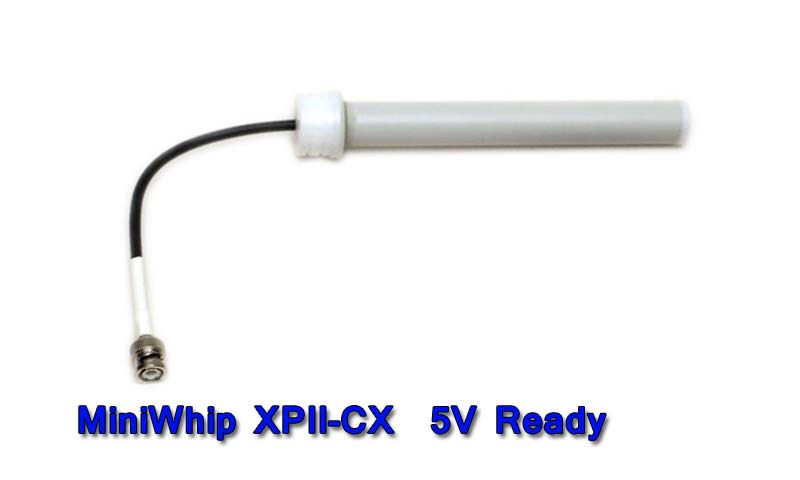

Questa MiniWhip XP-CXF realizzata per andare incontro a tutti gli utilizzatori che preferiscono usare una sola discesa senza portare alimentazione separata all'antenna.

Le caratteristiche sono quelle della MiniWhip XP  adatta quindi per installazione fissa su palo, l'antenna pu essere montata all'esterno usando un tubo PVC da 32mm come supporto.

Il tubo pu essere facilmente posizionato su balconi, terrazzi e/o sul tetto possibilmente lontana da altre antenne. Molto adatta questa configurazione per montaggio su camper e barca utilizzando un solo cavo per la discesa segnale e alimentazione.

Il filtro interno passa basso blocca tutti i segnali delle stazioni FM a -75dBm.

L'alimentazione con batteria da 12V avviene per via coassiale, utilizzando lo stesso cavo segnale, quindi tutto molto comodo e compatto.





 Caratteristiche



- Con batteria 12V l'assorbimento max di 20 mA circa.

- Banda passante da 10khz a 30Mhz  (-30dB).

- Impedenza uscita di 50 ohm adatta un po per tutti gli ingressi ricevitore.

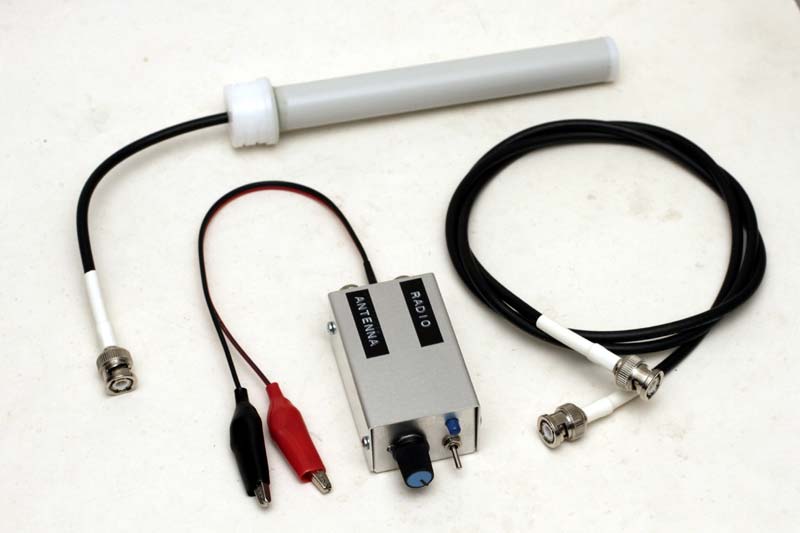

- Power Feeder con ingresso e uscita connettore BNC-F  cavi alimentazione rosso/nero + coccodrilli

- Regolazione del guadagno tramite potenziometro

- Segnalazione cortocircuito cavo coassiale.

- Filtro interno Passa Basso a 30Mhz



- Eventuale cavo discesa RG58/U intestato BNC-M BNC-M va richiesto a parte.



Segnale presente sulla Chirio Mini-Whip, si vedono tutte le frequenze da 0 a 20Mhz. Il segnale pi forte ed escono molte emittenti non ascoltabili con una antenna convenzionale filare. Molto presenti tutti i segnali fino a poche decine di Khz. L'antenna stata montata esterno casa su un palo in PVC da 3mt.




















 Consigli per montare le MiniWhip:

- Come da foto per tenere in posizione la MiniWhip XP.CXF sul tubo PVC 32 mm, utilizzare silicone trasparente, altre colle pi tenaci potrebbero bloccare troppo la boccola per eventuali rimozioni.

- Il silicone evita inoltre l'ingresso di acqua e pioggia all'interno del tubo PVC proteggendo i connettori BNC e alimentazione.

- E' sempre consigliabile posizionare la MiniWhip in posizione verticale anche se il funzionamento buono anche in posizione orizzontale.
